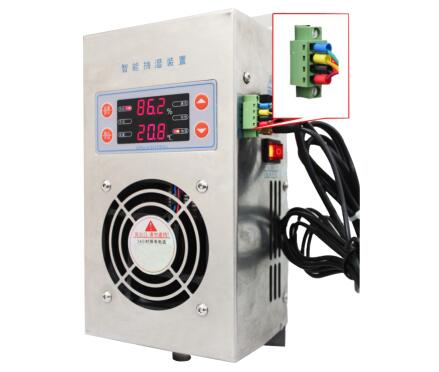

产品简介
安徽山川电力SC-8000智能型抽湿装置是采用半导体制冷除湿方式，主动将密闭空间的潮湿空气在风扇的作用下吸入除湿风道，空气中的水汽经过半导体制冷机构后冷凝成水，再通过导水管排出柜体，可以达到很好的除湿效果。通过减低空气中含水量，使相对湿度和******湿度同时下降，几乎不提高温度，不产生温差带来的负面影响，从根本上杜绝或减少了事故的发生，也不会因高温而加速柜内器件及柜体的老化。智能型除湿装置把被动防止凝露方式,改为主动引导凝露，有效的防止柜内设备老化、绝缘强度降低、二次端子击穿、材料霉变及钢结构件锈蚀等安全隐患，保证电网安全运行。
设备内部发生凝露引起爬电、闪络事故，一般发生在以下几种情况：一是地区湿度高，天气温度变化大，开关柜底部湿润，有的电缆沟甚至有积水；二是有的开关柜在地下室，湿度高，柜体内温度特别是接近地面的温度低于环境温度；三是有的设备处于暂时停运状态，电气柜内小环境温度就比四周环境温度低，在其表面就极易形成结露，在这种情况下，一旦送电投运，事故就随之发生。 为保证电网系统的安全运行，电气设备的长寿命、安全有效使用，电力系统对柜内防潮、防凝露提出了更高要求。
应用范围
1、GIS控制柜、高低压控制柜、高低压开关柜、环网柜、户外端子箱、机械控制柜、箱式变电站、干式变电站等电气设备；
2、集成电路，硅晶体，液晶器件，陶瓷器件、阻容元件，有源器件，接插件，SMD器件，CPU，计算机板卡防潮储存；
3、物理化学仪器、实验材料、绝缘材料的防潮管理，化学品、药品、食品、纤维、生物制剂的防潮储存。
产品特点
体积小、重量轻、安装方便快捷；
自动运行与手动除湿功能切换、温度启动值和除湿启动值可调；
除湿风道主动引凝、排出气体加热降湿，有效达到了对电气柜密闭空间防潮除湿的综合治理；
湿度、温度传感器24小时实时采样，超出设定启动值自动引凝；
湿度、温度设置具有记忆功能，不会因为停开机而消失；
故障显示功能，可快速查找故障点保证正常运行；
采用专用防潮元件，外壳采用304不锈钢结构，保证在潮湿环境下正常工作；
屏蔽隔离技术的运用，符合GB / T17626-2008的3级标准，保证能够在强电磁场下工作；
除湿引凝管路，可把引凝后的水排出柜外，同时也可采用储液袋柜外收集。
型号带“T”的具有加热功能，当检测到箱体环境温度低时，抽湿装置内部的风机和PTC加热器启动工作。
型号带“W”的具有无线远程控制功能，可远程控制、调节运行参数以及故障上报功能，无线传输的距离2000米（空旷条件下测试）。
型号带S的具有RS485通讯功能，通讯地址可调；可远程控制、调节运行参数以及故障上报功能。
型号及功能
|
型号 |
SC-8030 |
SC-8040 |
SC-8060 |
|
除湿功率 |
30W |
40W |
60W |
|
其他功能 |
型号后面带T表示带低温加热功能(需外接加热器）；
型号后面带W表示带无线控制功能；
型号后面带S表示带RS485通讯功能； |
技术参数
|
数据名称 |
技术参数 |
数据名称 |
技术参数 |
|
工作电源 |
AC220V |
除湿效率 |
450mL/日（60W 35℃
RH=80%工况下） |
|
加热功率 |
50～500W |
除湿温度 |
5℃～45℃ |
|
功率 |
38W，48W，68W |
工作温度 |
-25℃～85℃ |
|
湿度检测范围 |
20%RH～98%RH |
温度检测范围 |
-25℃～125℃ |
|
除湿启动值 |
45%RH~98%RH
(出厂设定65%RH) |
温度启动值 |
1℃～55℃
(出厂设定8℃) |
|
湿度测量精度 |
±3%RH |
温度测量精度 |
±0.5℃ |
|
显示方式 |
双排3位数显 |
显示分辨率 |
0.1 |
|
外壳材质 |
304不锈钢 |
外形尺寸 |
115×78×200mm
（宽X深X高） |
|
净重量 |
1.8kg |
导水管 |
硅胶D10mm 、L2m |
工作原理
SC-8000智能型抽湿装置由电源系统、送风系统、半导体制冷器、温湿度检测控制回路、加热回路、无线模块及排水管路组成。
1、除湿原理
当潮湿空气经风扇吸入后，通过特殊设计的风道流动，先经半导体制冷器降温结露，制冷器的结露在重力作用下滴入引水槽，再由导水管流出柜外。在设定启动值内经过充分循环除湿，使柜内空气湿度降至结露点以下，完成整个防潮引凝加热过程。同时，智能型除湿装置信号采集传感器外置，能实时准确的采集到柜内的真实湿度，保证智能型除湿装置在柜内将要达到凝露条件时提前启动除湿。
低温加热功能
当箱体温度低于设定的启动值时，抽湿装置启动内部加热器回路（加热器外接，功率可接50～500W），直到箱体温度升高到设定启动值加5℃时，加热器回路停止工作。
无线远程控制功能
当具有无线控制功能的抽湿装置收到主控室的数据时，分析数据后马上回复数据给主控室，无线通讯可达2000米。
RS485通讯功能
当具有RS485通讯功能的抽湿装置收到上位机的数据时，分析数据后马上回复数据给上位机，一台上位机******可连接200台（上位机端推荐在A、B间接一个120欧姆的负载电阻）。
安装
1、使用M5螺钉或者5mm的铆钉固定。安装时抽湿装置必须竖放，出水口朝下；
2、保证抽湿装置前面与其他装置间有大于5cm的空间，来保证正面风扇出风口出风。
3、将出水管一端接入抽湿装置的派送口，用卡箍固定，出水管中间保持顺畅，不得缠绕，以方便排水。另一端通向箱体外面。
4、电源接线端子L/N接上AC220V电源即可。
5、加热器一脚接在负载L脚上另一脚接电源的N脚上。

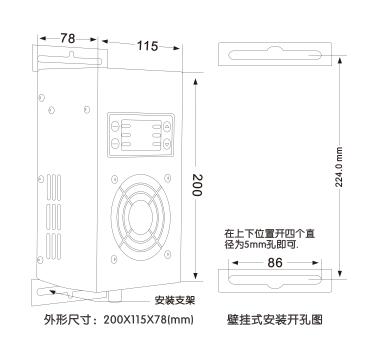

安装图
质量保证
本产品在交付之日起，提供一年质量保证。在质量保证期内，由于产品质量原因导致的产品损坏，本公司予以免费换新服务，因使用不当等非质量原因造成的损坏，或超过产品质量保证期，本公司予以终身维修和维护，只收取零件费用（如需现场解决需收取技术指导费用）。
